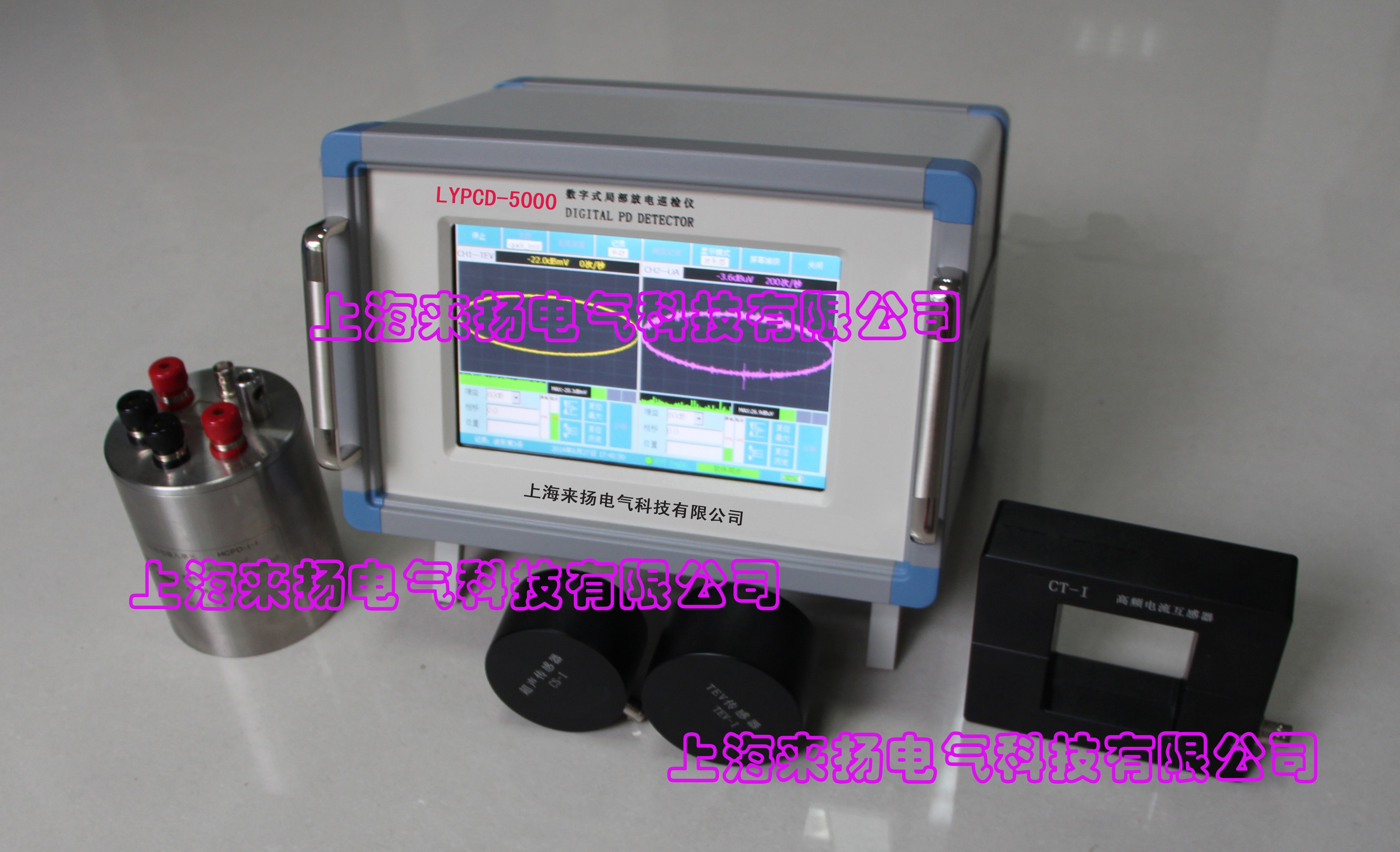

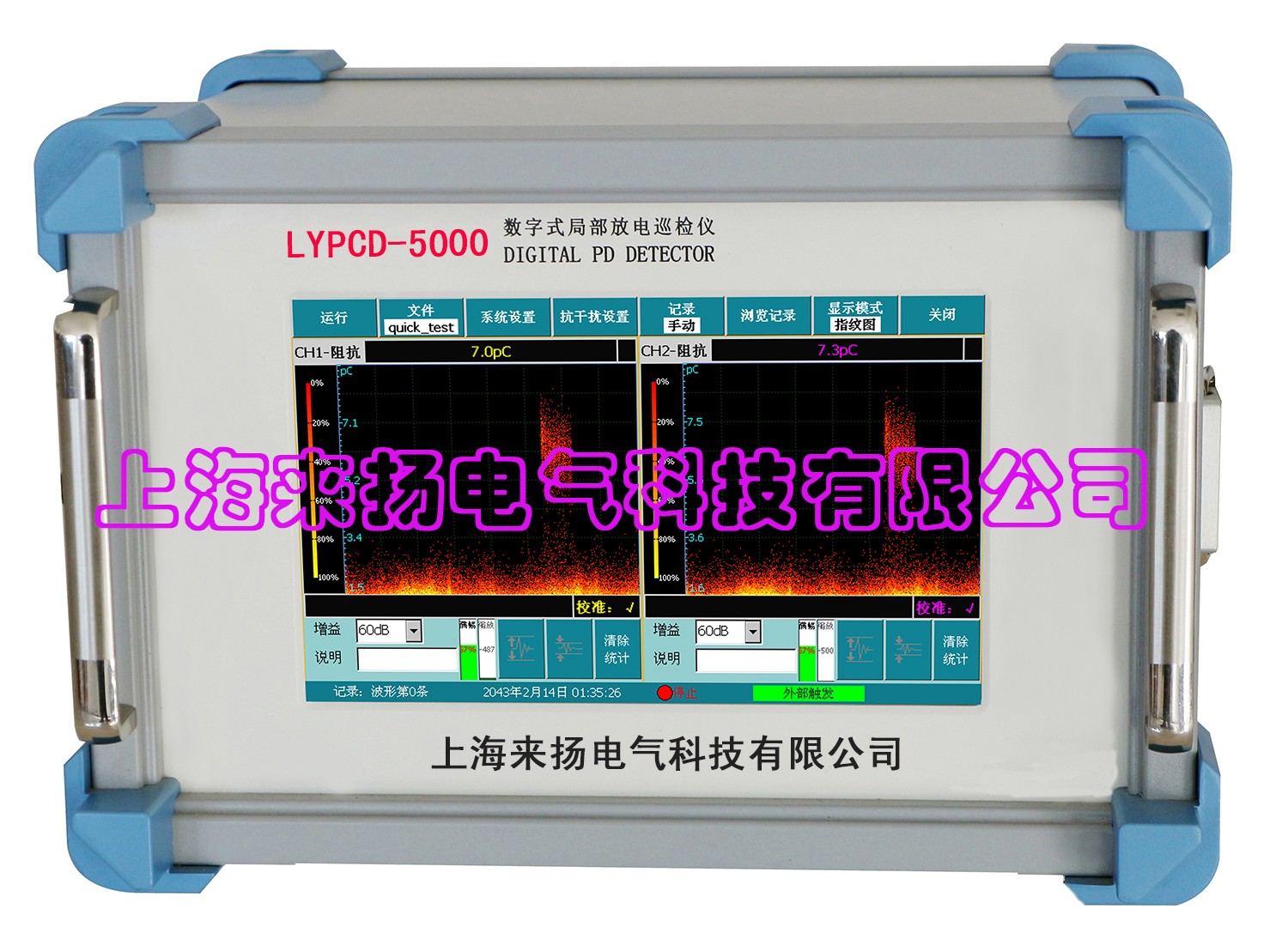

產品概述（LYPCD-5000電力行業新產品“超聲波局部放電測試儀"耐用，質量可靠）
是測量、分析電力設備絕緣性能以及對局部放電源定位的專用儀器；本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量，分析與定位。
本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。其配置的軟件主要包括局部放電巡檢以及局部放電定位兩部分。其中局部放電巡檢配置的軟件具有時域圖形、2D、3D統計圖譜、報警歷史、歷史*大、脈沖計數等功能，此外還可以詳查分析某個相位波形，窗口隨意放大和縮小，對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響，采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。局部放電定位配置的軟件通過電信號和聲信號的時間差對局部放電源進行精準的定位，有助于及時發現故障隱患，提高局部放電活動測量的實效性。
引用標準（LYPCD-5000電力行業新產品“超聲波局部放電測試儀"耐用，質量可靠）
高壓開關設備和控制設備標準的共用技術要求 DL/T 593
3.6kV～～40.5kV 交流金屬封閉開關設備和控制設備 DL/T 404
3.6kV～～40.5kV 交流金屬封閉開關設備和控制設備 GB 3906
局部放電測量GB/T 7354
電力設備局部放電現場測量導則 DL/T 417
高電壓試驗技術 第1部分：一般試驗要求 GB/T 16927.1
高電壓試驗技術 第2部分：測量系統 GB/T 16927.2
高電壓試驗技術 第3 部分: 現場試驗的定義及要求 GB/T 16927.3
技術參數（LYPCD-5000電力行業新產品“超聲波局部放電測試儀"耐用，質量可靠）
技術參數表
技術特性 | |
通道數 | 2個電信號接口，一個外同步接口 |
采樣率 | 0.5M、1M、2.5M、5M、10M、20M可選 |
采樣精度 | 12bit |
量程切換 | 60dB、40dB、20dB、0dB、-20dB共5檔 |
頻帶范圍 | 20k-100kHz、80k-200kHz、40k-300kHz |
本量程非線性誤差 | 5% |
顯示 | |
顯示屏 | 7" TFT真彩色觸摸液晶顯示屏 |
分辨率 | 800×480 |
存儲 | |
物理存儲 | 256MB DDR2，為運行內存 |
SD卡存儲 | 標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據 |
接口 | |
RS232 | 用于與PC機同步傳輸接口 |
USB | 可外接鼠標鍵盤，以及外接移動存儲設備 |
電源模式 | 電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電 |
電信號接口 | 2路BNC接口(前后面板各兩個)，用于信號輸入 |
SMA接口 | 外同步接口 |
SD卡插槽 | 可插入*大支持32G的SD卡 |
網口 | 可擴展 |
接地鈕 | 外部接地用 |
通用說明 | |
CPU | 主頻533MHz |
系統 | WINCE6.0 |
使用環境溫度 | -20℃至45℃ |
存儲環境溫度 | -20℃至60℃ |
尺寸 | 長×寬×高：249mm × 216mm × 167mm |
重量 | 4.7kg |

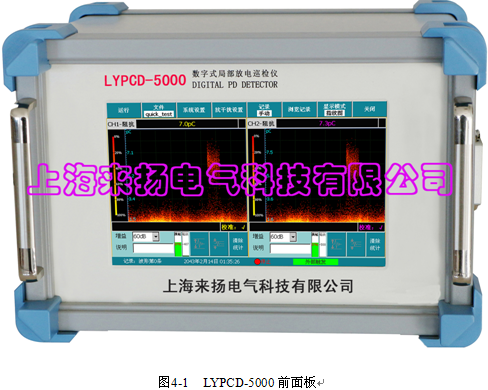

產品結構（LYPCD-5000電力行業新產品“超聲波局部放電測試儀"耐用，質量可靠）

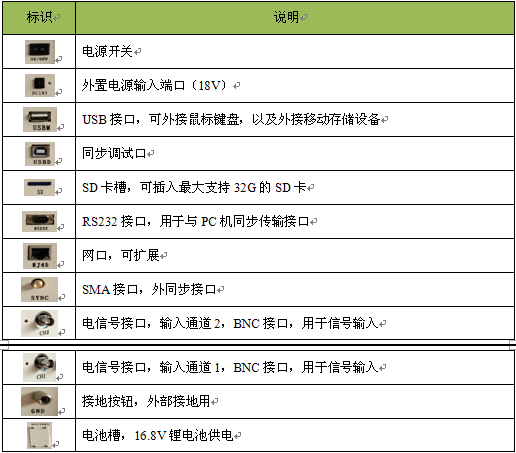

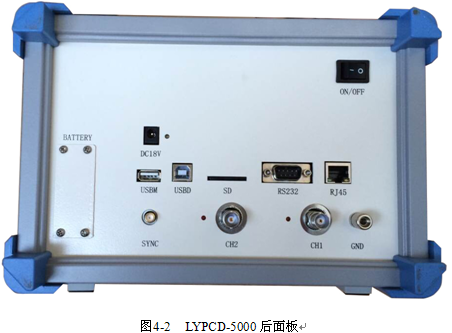

后面板接口說明表
巡檢系統基本操作（LYPCD-5000電力行業新產品“超聲波局部放電測試儀"耐用，質量可靠）
初次啟動系統軟件增加一個新的巡檢試驗檔案
用戶可以根據自己的需求，利用系統軟件，為每次試驗建立試驗檔案，填寫檢測說明信息，保存檢測數據，以便將檢測數據與檢測信息對應起來。
當軟件**次啟動時，系統會出現“試驗設置"對話框，提醒用戶填寫試驗信息，同時可以對試驗列表進行查看和刪除某個試驗，當單擊試驗列表中某個試驗時，試驗信息區將顯示對應試驗信息。
如果你點擊取消按鈕，不建立自己的試驗檔案，系統軟件也可以快速建立默認數據庫quik_test.db3，保證完成試驗數據的存儲。
軟件會在SD卡中建立存儲目錄以保存數據，例如：
試驗名稱為：LYPD
則檢測數據存儲路徑為：Storage Card\ 試驗管理\LYPD\
所有的檢測原始數據都以二進制方式保存以節省存儲空間，所有的記錄數據都存儲在SQLite數據庫中，以備生成報告使用。
利用本系統進行檢測數據都存儲在SD卡中，SD卡*大支持32G，可以導出到PC機進行備份。歷史數據可以被加載入系統進行追蹤分析。
